TUBE AQUILON D.10 2500

Ferme-imposte avec boîtier à chaîne aquilonTube avec rilsan intérieur pour ferme-imposte Aquilon Avec rilsan intérieur. Diamètre : 10 mm. Majorer la longueur de 600 mm par rapport au dernier boîtier à chaîne pour la pose du tube magasin. Tube de longueur 2500 mm. Fabrication Française

Description

La gamme

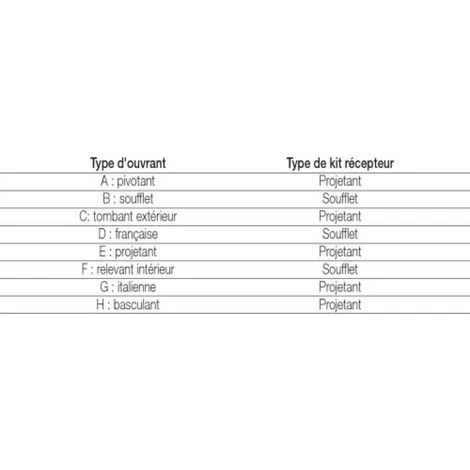

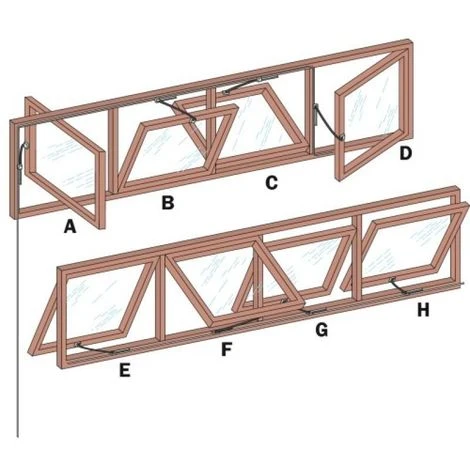

Système permettant de manœuvrer un ou plusieurs châssis en série. S’adapte sur tous les types d’ouvrants (à soufflet et projetant). Caractéristiques techniques et limites d’utilisation. Manœuvre : treuil avec manivelle amovible. Ouverture : modulable de 0 à 350 mm. Force : effort sur la chaîne en poussée 27 kg maximum, hauteur minimale de l’ouvrant 350 mm. Liaison : câble souple sous tube de Ø 10 mm, longueur maximale 13 m (ou 6 châssis). Déduire 1 m de liaison par coude. Angle : cintrage du tube rayon 100 mm mini. Encombrement : – sur montant dormant largeur 41 mm, – sur traverse dormant : 45 mm en montage soufflet, 14 mm ou 25 mm en montage projetant. Pour composer un ferme-imposte complet, prévoir : 1 treuil, 1 boîtier à chaîne, 1 kit récepteur, 1 ou plusieurs tubes, 1 longueur de câble, 1 tube magasin et 1 sachet d’accessoires.

Le produit

Avec rilsan intérieur.
Diamètre : 10 mm.
Majorer la longueur de 600 mm par rapport au dernier boîtier à chaîne pour la pose du tube magasin.
Tube de longueur 2500 mm.

Caractéristiques
